如何在仿真模型中耦合輻射天線和接收天線

本文為高頻電磁場多尺度建模係列文章的第3部分，將重點介紹接收天線。www.17C.com已經在第 1 部分介紹了理論和定義，在第 2 部分中介紹了輻射天線。今天，www.17C.com將在文中耦合某一處的輻射天線與 1000λ 以外的接收天線。為了驗證，www.17C.com將計算通過視距傳輸的接收功率，並將其與第 1 部分中討論的 Friis transmission line equation（弗裏斯傳輸線方程）進行比較。

背景場仿真

在接收天線的仿真中，www.17C.com將使用 散射場 公式。當物體存在於一個已知場時，例如在雷達散射截麵（RCS）仿真中，此公式非常有用。由於 COMSOL 案例庫中有許多散射場仿真，並且www.17C.com在之前的文章中（點擊鏈接查看）已進行了討論，因此這裏假定您已經熟悉此項技術。如果您對散射場公式不熟悉，那麽建議閱讀這些資源。散射場公式對於計算雷達截麵很有用。在比較實現時，www.17C.com將在此處使用案例庫中的散射示例，有兩個區別需要明確指出。首先，與散射示例不同，www.17C.com將使用帶有集總端口的接收天線。將集總端口 激勵設置為關閉 時，它將從背景場接收功率。這是在預定義變量中自動計算的，並且由於功率將變為集總功率，因此該值將為負。第二個區別是www.17C.com將重點討論的，即接收天線與發射天線將在單獨的組件中，並且www.17C.com必須參考另一個組件中的結果來鏈接它們。

同一模型中的多個組件

當模型中有兩個或多個組件時，這意味著什麽？一個組件的定義特征是它具有自己的幾何形狀和空間維度。如果您希望在同一模型中包含 2 維軸對稱幾何和 3 維幾何，則它們需要各自的組件。如果您想在同一模型中進行兩個 3 維仿真，則隻需要一個組件，盡管在某些情況下將它們分開還是有好處的。例如，假設您有兩個幾何形狀相對複雜的設備。如果它們在同一個組件中，則無論何時更改其中一個的幾何形狀，都需要同時對兩個重建（並剖分網格）。在單獨的組件中情況並非如此。多個組件的另一個常見用途是子模型化，其中首先分析宏觀結構，然後在模型的較小區域進行更詳細的分析。但是，當www.17C.com分成幾個部分時，www.17C.com需要在仿真之間鏈接結果。在本文的示例中，有兩個距離為 1000λ 的天線。將它們分成不同的組件並不是嚴格的需求，但是無論如何www.17C.com都要這樣做以保持通用性。www.17C.com將在本係列的後麵部分中添加光線追蹤，一些用戶可能會發現這種多組件方法對於任意複雜的光線追蹤幾何體很有用。當www.17C.com仔細研究細節時，重要的是要有一個清晰的全局圖。本篇文章www.17C.com（men）的主要思想是：首先，模擬發射天線並計算特定方向的輻射場。具體來說，就是接收天線的方向；然後，考慮天線之間的距離，並在接收天線的散射場 公式中將計算出的場用作背景場。發射天線以組件1的原點為中心，接收天線以組件2的原點為中心。www.17C.com這裏要討論的隻是簡單的技術細節，即根據第一次仿真確定發射場並在第二個模擬中將其用作背景場。
注意：絕大多數 COMSOL Multiphysics® 軟件模型隻有一個組件，並且應該 隻有一個組件。在實現它們之前，請確保您確實需要在模型中模擬多個組件，因為這很可能會導致額外的工作而沒有實際利益。

使用耦合算子連接組件

COMSOL Multiphysics 中提供了許多耦合算子，也稱為組件耦合。一般而言，這些算子會將結果從一個空間位置映射到另一個空間位置。換句話說，您可以在一個位置（目標）調用結果，而在另一個位置（源）評估結果。乍看這項技術似乎微不足道，但其實這是一種非常強大且通用的技術。讓www.17C.com來看一些具體的例子：
1. www.17C.com可以在3維域中評估變量的最大值或最小值，且可以全局調用該結果。這是 3 維到 0 維的映射，並允許www.17C.com創建溫度控製器。請注意，這也可以與邊界或邊緣以及平均值或空間積分一起使用。
2. www.17C.com可以將2維模擬結果擴展到 3 維域。這使您可以在一種物理場（2 維）中利用平移對稱性，並將結果用於更複雜的 3 維模型中。
3. www.17C.com可以將3維數據投影到 2 維邊界（或 2 維到 1 維邊界等）上。一個簡單的示例是在牆上創建皮影，並且這對於分析截麵的平均值也很有用。
如上所述，www.17C.com想要模擬發射天線（就像我們在本係列文章的第 2 部分中所做的一樣）並想計算 1000λ 處的輻射場。使用組件耦合將場映射為以組件2中的原點為中心。

繪製輻射場

如果www.17C.com看一下第 2 部分中討論的遠場評估，就可以知道特定位置的遠場的 x 分量是唯一的問題是www.17C.com需要確定在哪裏計算散射幅度。這是因為組件耦合需要源和目標為幾何中存在的位置。www.17C.com不想在組件 1 中將接收天線的實際位置定義為一個球體，因為這樣會破壞www.17C.com將兩個天線分為兩個組件的目的。相反，www.17C.com要做的是為 r 的大小創建一個變量，然後在共享相同角坐標的幾何體中的某個點上評估散射幅度，這才是www.17C.com實際想評估的點。下圖顯示了www.17C.com想評估散射幅度的點。
該圖顯示了應該在哪裏計算散射幅度以及如何確定該點的坐標。

定義點和耦合算子

使用上圖所示的按比例縮放的笛卡爾坐標為幾何圖形添加一個點。圖中僅顯示了 x，但是對 y 和 z 也應用了相同的縮放比例。下圖所示為如何在 COMSOL Multiphysics 中實現這些操作。假設接收天線位於（1000λ，0，0）的中心，並且使用的兩個參數是 ant_dist =  和 sim_r = 。

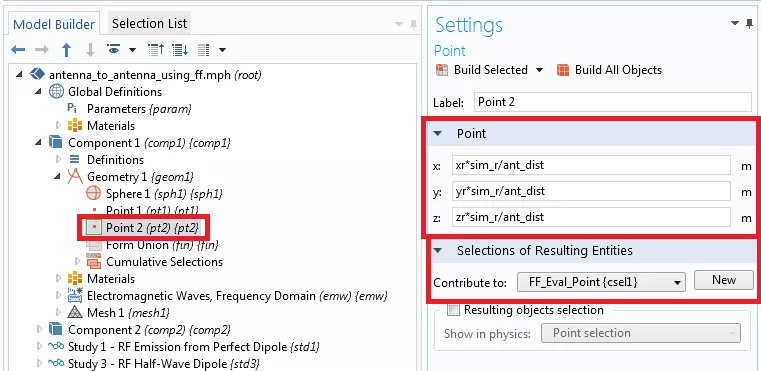

正確的散射幅度評估所需的點。請注意，www.17C.com從這一個點開始創建選擇組。這樣可以毫無差錯地引用它。然後，www.17C.com將此選擇用於積分算子。由於www.17C.com僅在單個點上進行積分，因此與在Dirac delta 函數中類似，www.17C.com隻需要在該點上返回被積分數的值即可。

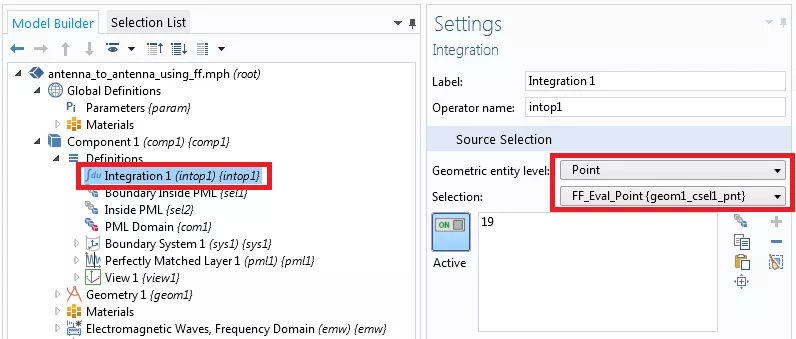

使用選擇組為評估點定義的積分算子。

在 COMSOL Multiphysics® 中運行背景場仿真

上麵的討論都是關於如何評估正確位置的散射幅度。剩餘的唯一步驟就是在第 1 部分中討論的半波長偶極子的背景場仿真中使用它。當www.17C.com將天線之間的已知距離相加時，將得到以下結果：

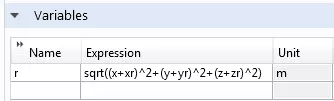

r 的變量定義。請注意，這是在組件 2 中定義的。

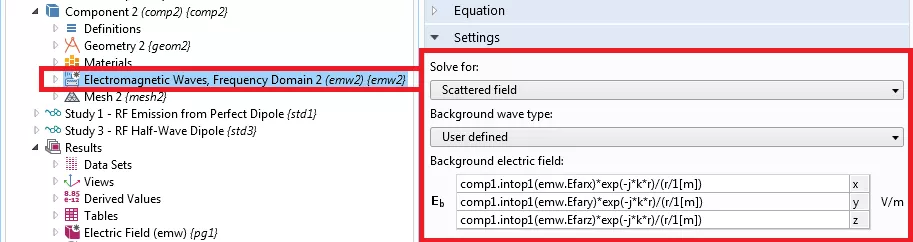

背景場設置。在設置中，www.17C.com看到x中用於背景場的表達式為comp1.intop1(emw.Efarx)*exp(-j*k*r)/(r/1[m])與上述引用的方程式匹配。還要注意的是，r 在組件 2 中定義，而 intop1() 在組件 1 中定義。由於www.17C.com從組件 2 內調用，因此需要為耦合算子 comp1.intop1() 包括正確的作用域。其餘的接收天線仿真在功能上與案例庫中的其他散射場 仿真等效，因此在此www.17C.com將不進行詳細介紹。有趣的是，單獨運行發射或背景場仿真非常簡單。該過程的所有複雜之處在於正確計算組件 1 中的場並將其用於組件 2 中。所有這些繁重的工作都得到了回報，因為www.17C.com現在可以在天線到天線仿真中完全仿真接收到的功率，仿真功率與 Friis 傳輸線方程的吻合度極好。由於www.17C.com對空間中每個點的電磁場都有全麵的了解，因此從模擬中獲得的信息比單純從 Friis 方程中獲得的信息還要多。值得一提的最後一點是，www.17C.com僅評估了單個點的遠場，因此在接收天線的場中不存在角度依賴性。因為www.17C.com對通常相距較遠的天線感興趣，所以這是一個有效的近似值，盡管我們將在第 4 部分中討論更加通用的實現。

結語

現在，www.17C.com已經達到了該文章係列的主要基準。在討論了第1部分中的術語和第 2 部分中的發射天線之後，www.17C.com現在可以將輻射天線鏈接到接收天線，並根據已知參考文獻驗證www.17C.com的結果。由於www.17C.com（men）已完全求解了電磁場，並且自動求解了任何極化不匹配的問題，因此在此處實現的方法比 Friis 方程更有用。但是，還有一個尚未討論的問題。此處使用的方法僅適用於通過均勻介質的視距傳輸。如果天線或多徑傳輸之間存在不均（jun1）勻的介質，則無法通過此技術或 Friis 方程適當求解。為了求解該問題，www.17C.com需要使用射線追蹤來鏈接發射和接收天線。在本係列文章的第4部分中，www.17C.com將向您展示如何將輻射源鏈接到射線光學仿真。
