離散事件仿真模型在機場航站樓設計中的應用

摘要：隨著現代機場規模的不斷擴大、功能逐漸完善，機場前期建設和後期運營亟需新型智能化技術的應用。離散事件仿真模型可以利用機場內交通流規律性強、標準化程度高的特點對其進行模擬。模型可以準確量化機場內的需求和供給，充分考慮旅客體驗，在建設階段對各項設備設施的合理規劃設計進行指導，在運營階段可以實時根據機場用戶需求的變化，提前評價設備設施表現的變化，為機場決策提供輔助。離散事件仿真模型在機場領域的應用對加快“四型”機場的建設有著積極的意義。

目前，我國航空業發展迅速，2017年全國民航運輸機場旅客吞吐總量達11.48億人次，增長率達12.9%。為適應航空出行需求的增長，機場建設規模逐漸增大，功能也越來越完善，以致機場新建或者改擴建工程難度增大。如果按照傳統規劃設計方法和經驗，則已無法有效預判機場各係統容量及相互匹配情況。
旅客是機場航站樓的用戶，高效、舒適是客流組織的關鍵。民航局提出推進建設平安機場、綠色機場、智慧機場、人文機場，其中人文機場要求目標管理以人為本。我國現階段機場設計規劃和運營中缺乏對旅客舒適度和高效性定量的指標。《IATA機場設計參考手冊第十版》（《IATA Airport Design Reference Manual 10^th Edition》，以下簡稱“ADRM10”）對機場不同設施為旅客提供的服務水平提出了定量的標準，如表1、表2所示。

表1 ADRM10機場人均麵積服務水平標準

航站樓區域	等候區域人均麵積
	A	B	C	D	E
	過度設計		最優設計	設計不足
出發廳	>2.3m2		2.3m2	<2.3m2
值機區	>19.4m2		14.0-19.4m2	<14.0m2
安檢區-普通	>12.9m2		10.8-12.9m2	<10.8m2
安檢區-無障礙	>18.3m2		16.1-18.3m2	<16.1m2

表2 ADRM10機場設施等候時間服務水平標準

航站樓區域	設施等候時間					高峰小時關鍵旅客百分位數
	A	B	C	D	E
	過度設計		最優設計	設計不足
自助值機區	0min		0-2min	>2min		95th
行李托運	0min		0-5min	>5min		95th
普通值機	<10min		10-20min	>20min		85th
安檢區	<5min		5-10min	>10min		95th


傳統規劃設計方法難以對此類數據進行精確的量化，但是機場模擬仿真可以在規劃設計以及運營階段，對機場各類設施的表現進行量化分析，從而對服務水平進行定量評價。
機場客流的仿真模擬包括進港旅客和離港旅客兩個流程。其中，離港流程模型需要包含進場道路、到達車道邊、出發大廳值機設施、海關邊檢（國際出發）、安檢設施、候機區域、機坪、滑行道和跑道；到港流程模型需要包含跑道滑行道、機坪、旅客到達通道、行李提取廳、海關邊檢（國際到達）、出發車道邊、出場道路。一個良好的機場係統，需要各步驟設施均能提供與旅客需求相匹配、相協調的容量，提供合理的服務水平，避免過度設計和供給不足。
航站樓內旅客動線序列性很強，離散事件仿真模型可以較為準確地模擬客流。雖然客流動線序列性很強，但是機場各設施實際運行中受到兩種方麵人為因素的影響，即機場旅客和設施操作者，如值機櫃台、登機口航空公司工作人員，安檢口安保人員等。仿真模型通常會使用統計方法將人的行為中對係統影響顯著且易於測量的因素進行統計，並在模型中添加隨機變量以模擬人因影響。對於人因影響中一些難以統計的因素，尤其是在細節中如行走時的路徑選擇、候機時在航站樓內的漫遊行為等，這部分對整個係統的影響較小，但對特定研究的影響可能較大。因此，一般機場仿真模擬模型不會考慮這部分人因影響模型，模型運行中隻需基於預設運行規則，稱為規則基離散事件仿真模型。一些特定研究會建立代理基離散事件仿真模型，這類模型中，每個個體具備有限智能，在做決策時會基於類似人類思維的過程，但因技術難度較大，這類模型和現實差距還是較大，應用領域有限。
在運用離散事件仿真模型於客流仿真領域中，國內外學者進行了一係列學術研究。Siikonen, Susi 和Hakonen(2000)使用離散事件仿真模型對高層建築內人流豎向交通進行了模擬。Nahke(2001)為亞特蘭大哈茲菲爾德—傑克遜國際機場搭建了由9列火車構成的航站樓間旅客移動係統仿真模型。在模型中他們測試了提升火車數量和係統旅客通行能力的關係，驗證了從投入產出比角度九列火車是當時規劃旅客需求條件下的最優火車數量。Chen,Guo和Zhu(2009)運用離散事件仿真模型優化了高峰小時機場擺渡車排班。Liu和Tan(2009)利用仿真模型模擬了旅客流在機場車道邊的行為。Gatersleben和van der Weij(1999)搭建了機場航站樓內客流仿真模型。雖然該研究有效地利用了仿真模型根據航班排班生成旅客流以模擬機場客流，但模型忽視了旅客行為的差異性，在許多設備設施處生成了不準確的瓶頸。同時，該模型忽視了旅客因為對航班熟悉程度、行動能力和是否攜帶兒童等因素而導致的行為差異。這些差異將極大地影響機場客流特性。Andersen(2003)利用離散事件航站樓客流仿真模型評價了機場的應急疏散措施。這些早期的研究受限於當時的機場設備設施性能以及旅客需求等級，在現今的機場設計規劃和運營過程中的應用，具有一定的局限性。
本文的研究目的是探討離散仿真模型在機場航站樓設計時的應用方法和意義。建模使用的是ARENA離散事件仿真軟件，這是一款使用規則基離散事件仿真內核，並運用隨機過程模擬現實的軟件。模型中，旅客輸入文件，即模型個體的生成是基於機場和航空公司提供數據、現場數據調查和統計結果的時序隨機過程。個體在模型中的移動是基於與機場實際流程相一致的預設規則。旅客在各項設施的處理時間同時是基於數據調查和統計結果的隨機時間。每個個體在整個係統或者每個設施中的等待時間、移動時間、排隊長度等關鍵參數被記錄，並在輸出文件中匯報用於確定客流瓶頸。
2.1 建模基礎材料
建模的基礎材料包含：計算機、ARENA軟件、機場航站樓內平麵圖等。建模需要的基礎文檔文件包含：機場和航空公司提供的航班、登機口分配、售票情況、旅客行為相關數據和機場設備設施運營相關數據等。
2.2 模型模塊部件
仿真模型主要包括以下幾個主要部件，這些部件功能上相互獨立，但在整個係統中又相互影響。
2.2.1 生成模塊
生成模塊的核心是基於前期機場和航空公司提供的數據、數據調查和統計結果的時序隨機過程，生成模型主體的輸入文件。生成模塊生成的輸入文件一般包含模型旅客的基礎數據，如旅客到達時間、旅客類型（出發/到達）、航班號、航班時刻、航空公司、航班類型（國內/國際）、機票類型（經濟艙/頭等/商務艙）、托運行李數量、登機行李數量、離開/到達機場交通模式、團隊人數、是否需要無障礙設施等。
2.2.2 分配模塊
分配模塊一般是模型主體的第一模塊，當模型主體讀取生成模塊產生的輸入文件後，分配模塊會根據模型個體的各項參數，結合機場設施的數據調查和統計結果分配一些衍生參數，如不同航空公司、不同機票類型、不同航班類型的值機耗時，不同航空公司、不同機票類型、不同行李數量的托運耗時，頭等、商務艙旅客是否使用休息室和停留時長，不同登機行李數量的旅客的安檢耗時、行走速度和使用扶梯概率，不同航班類型對海關邊檢設施的過關耗時等。
2.2.3決定模塊
決定模塊由大量的條件邏輯構成，將不同類型的旅客導入模型處理模塊的不同部分，如前往出發或到達部分、到達旅客是否前往行李提取廳、是否需要使用海關邊檢設施、前往停車庫、到達車道邊還是公共交通車站，出發旅客由停車庫、車道邊、公共交通車站進入機場，前往哪個航站樓，是否需要使用值機櫃台，是否需要使用海關邊檢設施，是否前往休息室以及前往哪個登機口。
2.2.4 處理模塊
處理模塊的核心部分由排隊論而搭建的排隊—等候—處理單元（圖1）。旅客在機場各項設施中，按此模式接受設施服務。旅客進入隊伍、隊伍長度、通過隊伍、開始接受服務、服務終了時間節點被一一記錄。部分設施，係統還會記錄設施狀態（繁忙/空閑），設施前最大隊長。一般機場模型處理模塊包含：車道邊、扶梯電梯、值機櫃台、海關邊檢櫃台、安檢通道、自動人行道、衛生間、休息室、候機座椅區、行李提取轉盤等。

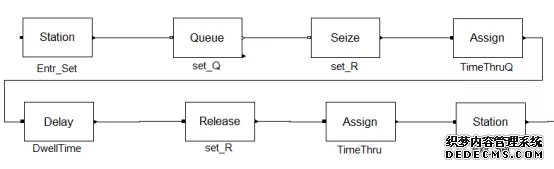

圖1  Arena軟件中排隊-等候-處理單元基礎邏輯
2.2.5 輸出模塊
輸出模塊主要功能是寫出模型中個體的關鍵時間節點和設施關鍵狀態，並進行基礎計算，輸出對機場設計規劃運營有重要意義的結果，這其中包含旅客在各項設施的排隊時長（平均值/95百分位/最大值），旅客最大步行長度，旅客被電梯拒載次數，候機時是否有座位，旅客通過設施總時長，各項設施空閑比例、最大排隊長度。對於複雜模型，一般輸出模塊輸出文件過於龐大，高階輸出模塊也會被搭建。高階輸出模塊中，預警條件被設定，當輸出文件中包含觸發預警條件數據時，數據會被寫出。
2.3 數據收集和統計
數據的質量和可靠度直接影響模型輸入文件的準確性。輸入文件的準確性又直接決定模型對係統的評價的有效性。仿真模型的數據有些在現實中已被機場或者航空公司記錄，例如，航班數據和航班機票銷售情況決定了模型中個體數量，不同類型旅客托運行李數量，不同旅客值機時間和登機時間，旅客使用休息室情況等。而有些數據需要根據建模需求進行采樣調查。傳統的方法包含針對旅客相關參數的現場問卷調查，針對現場或視頻設施服務時間的時間節點調查等。隨著電子設備的普及以及大數據技術的利用，越來越多的新技術，例如手機mac地址追蹤、熱感攝像頭、人臉識別等技術被應用到機場數據收集工作中。此類技術極大地簡化了數據收集工作，降低了工作難度的同時也提升了數據的質量和可靠度。
在獲取抽樣調查得到甚至非抽樣總體大數據後，合理地利用統計模型去處理數據也非常關鍵。準確的統計模型的使用，有助於確保模型生成的輸入文件和關鍵參數的可靠性。
3.1 項目目的
美國某機場對現有航站樓的出發廳值機安檢區進行改、擴建。他們運用仿真模型對改擴建項目中值機櫃台和擴建值機櫃台計算數量要求和進行重新排布，設計和計算擴建航站樓安檢設施位置和數量。
3.2 評價指標
仿真模型中，將參照ADRM10對建築設計方案進行評價，並調整方案以達到ADRM10中“最優設計”（替代前版中服務水平C）指標。模型評價值機櫃台排隊時間、值機櫃台排隊區域人均麵積、安檢通道排隊時間、安檢通道排隊區域人均麵積。
3.3 建模過程
建模工作階段主要流程包括：
（1）根據機場提供的現有航班數據，預測目標年設計日航班。
（2）根據航空公司提供的售票情況和旅客行為數據，生成進港旅客到達機場航站樓輸入文件，如圖2所示。

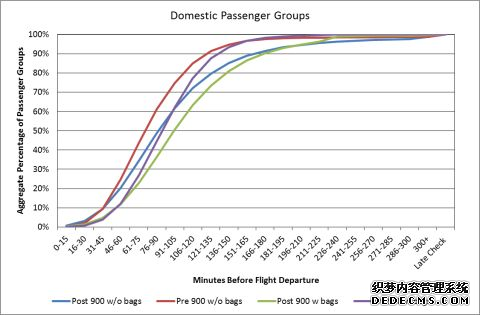

圖2   旅客提前到達機場時間分布
（3）根據設計單位提供設計方案，結合航站樓旅客流程，搭建基礎模型。
（4）運行仿真模型，得到對象設施特征表現輸出文件。比對設施表現和評價指標，調整設施數量、客流動線、運營方式等，使設施輸出表現接近最優設計。
（5）重複步驟4得到符合評價指標的基礎模型。
（6）根據機場運營方提出的機場運營期間的邊界條件，對設施進行敏感性分析。
（7）生成仿真模擬報告，評價設計單位方案，並給出推薦方案。
3.4 仿真結果
仿真報告中主要包含以下幾部分內容：
（1）根據機場和各航司提供的航班和售票數據，預測出航站樓真實小時旅客數，如圖3所示。

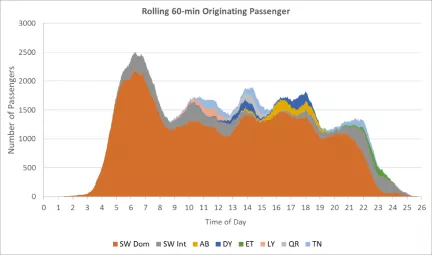

圖3   機場滾動小時旅客數
（2）根據旅客數和機場設施運營數據，以及仿真模型輸出文件，計算出各航空公司值機櫃台推薦數量和特征表現數據，如表3所示。
表3 各航空公司值機櫃台推薦數量和特征表現數據

航空公司	值機方式	推薦設備數量	高峰小時排隊時間		最大隊長	最優設計指標推薦排隊區域麵積 （平方英尺）
			95分位	評價規範
西南 航空	車道邊托運	9	17.2	20	94	1,320
	自助托運	25	1.7	2	103	1,450
	人工托運	7	2.0	5	41	580
	自助值機	6	1.5	2	39	550
	人工值機	13	16.6	20	165	2,310
漢莎航空	自助托運	6	1.4	2	14	200
	人工托運	2	3.9	5	21	300
	自助值機	1	0	2	2	30
	人工值機	5	13.4	20	66	930
挪威航空	自助托運	5	1.1	2	18	260
	人工托運	2	3.5	5	19	270
	自助值機	1	0.9	2	5	70
	人工值機	6	12.2	20	45	630
埃塞俄比亞航空	自助托運	4	1.8	2	11	160
	人工托運	2	0.8	5	23	330
	自助值機	1	0	2	2	30
	人工值機	5	6.8	20	30	420
以色列航空	自助托運	4	1.3	2	16	230
	人工托運	2	1.9	5	15	210
	自助值機	1	0.1	2	3	50
	人工值機	5	7.3	20	26	370
卡塔爾航空	自助托運	4	1.9	2	19	270
	人工托運	2	1.5	5	15	210
	自助值機	1	0.7	2	6	90
	人工值機	4	14.8	20	39	550
大溪地航空你	自助托運	5	0.9	2	13	190
	人工托運	2	2.3	5	20	280
	自助值機	1	0	2	5	70
	人工值機	5	11.6	20	37	520

（3）根據旅客到達機場曲線、不同的值機方式，以及模型中值機設施對旅客流的影響，得到安檢設施旅客需求曲線，如圖4所示。

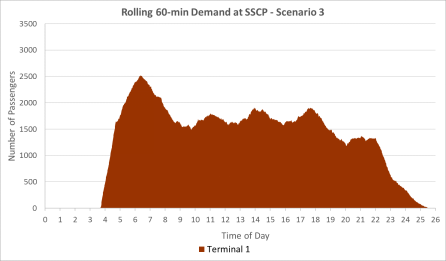

圖4   安檢設施旅客需求曲線
（4）根據安檢設施旅客需求和安檢設備運行參數，以及模型輸出文件和評價指標的比對，得到安檢設施設備推薦數量，如表4所示。
表4 安檢設施設備推薦數量和特征表現數據

旅客類型	X-Ray 通道數量	接待能力(旅客/小時/X-ray 通道)	高峰小時排隊時長 (min)		最大隊長	最優設計指標推薦排隊區域麵積（平方英尺）
			95分位	Max
Pre-Check	3	210	3.44	5.8	51	560
無障礙旅客/員工	15	150	1.4	3.3	19	210
常規旅客		150	2.43	6.4	31	340

在機場建設階段，利用離散事件仿真模型可以對機場設備設施進行合理地規劃和設計，提高設備設施利用率，避免過度設計和設計不足。同時，在機場仿真模型中，也可以對機場的設施容量進行定量評估，為遠期機場的改擴建提供依據。
在機場運營階段，離散事件仿真模型同樣有廣闊的應用前景。隨著數據采集手段的不斷豐富，以及機場數據從傳統數據庫走向大數據和雲架構，機場仿真模型的輸入數據可以以實時數據的形式替代建設階段的預測數據。建設階段搭建的仿真模型在經受前期的使用和檢驗後，模型的可靠性和準確性得到了保障。在運營階段繼續使用該模型或其核心算法，可以大大節省模型搭建、校準的成本。模型的輸出文件可以和機場協同決策係統（A-CDM）有機結合，增強原有係統功能，使決策中的人文和智慧成分得到提升。
離散事件仿真模型在機場航站樓設計中的應用，可以有效推進平安機場、綠色機場、智慧機場、人文機場“四型”機場的建設。
